Schweißzelle für komplexe Lüfterbauteile
Automatisiertes MAG-Schweißen mit hoher Variantenflexibilität
- Branche
- Metall
- Lösung
- Schweißen
Eine robotergestützte Schweißzelle ermöglicht das automatisierte MAG-Schweißen komplexer Lüfterbauteile mit hoher Variantenvielfalt. Die Anlage wurde durch eine Roboter-Linearachse erweitert und verbindet Offline-Programmierung, automatische Bahnkorrektur und einen wechselweisen Betrieb der Bearbeitungsseiten.
Projekthighlights

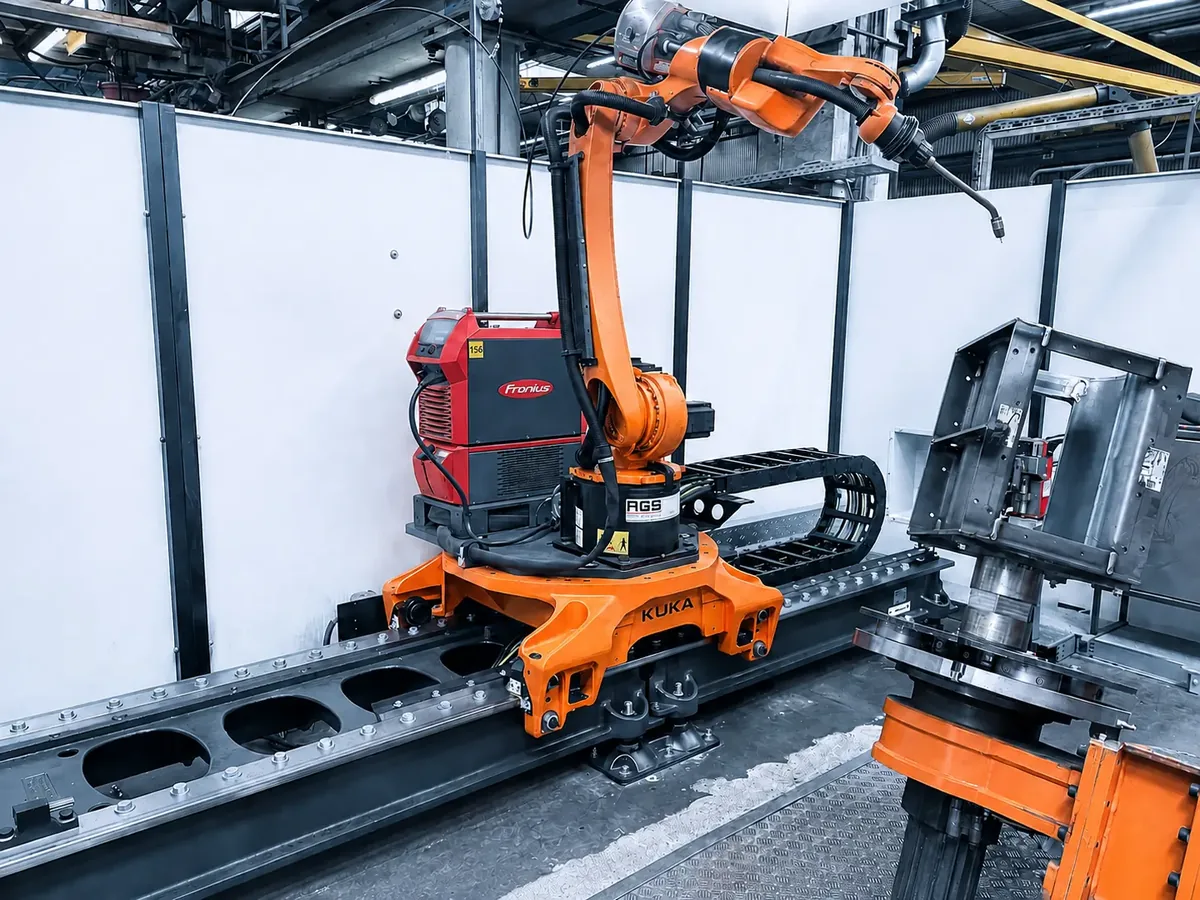

- Schweißroboter mit 2.100 mm Reichweite

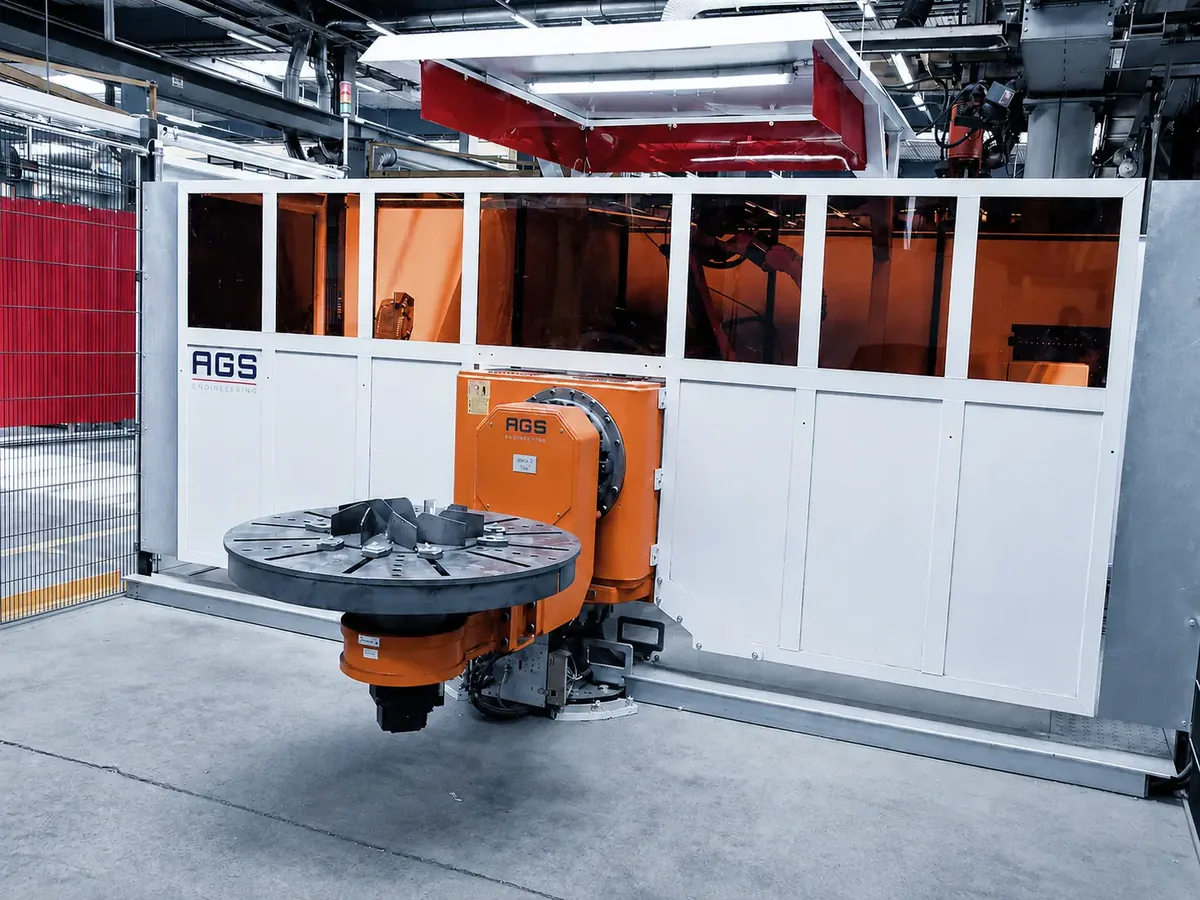

- 5-Achs-Dreh-Kipp-Positionierer mit 1.000 kg Traglast
- Wassergekühlte MAG-Schweißtechnik

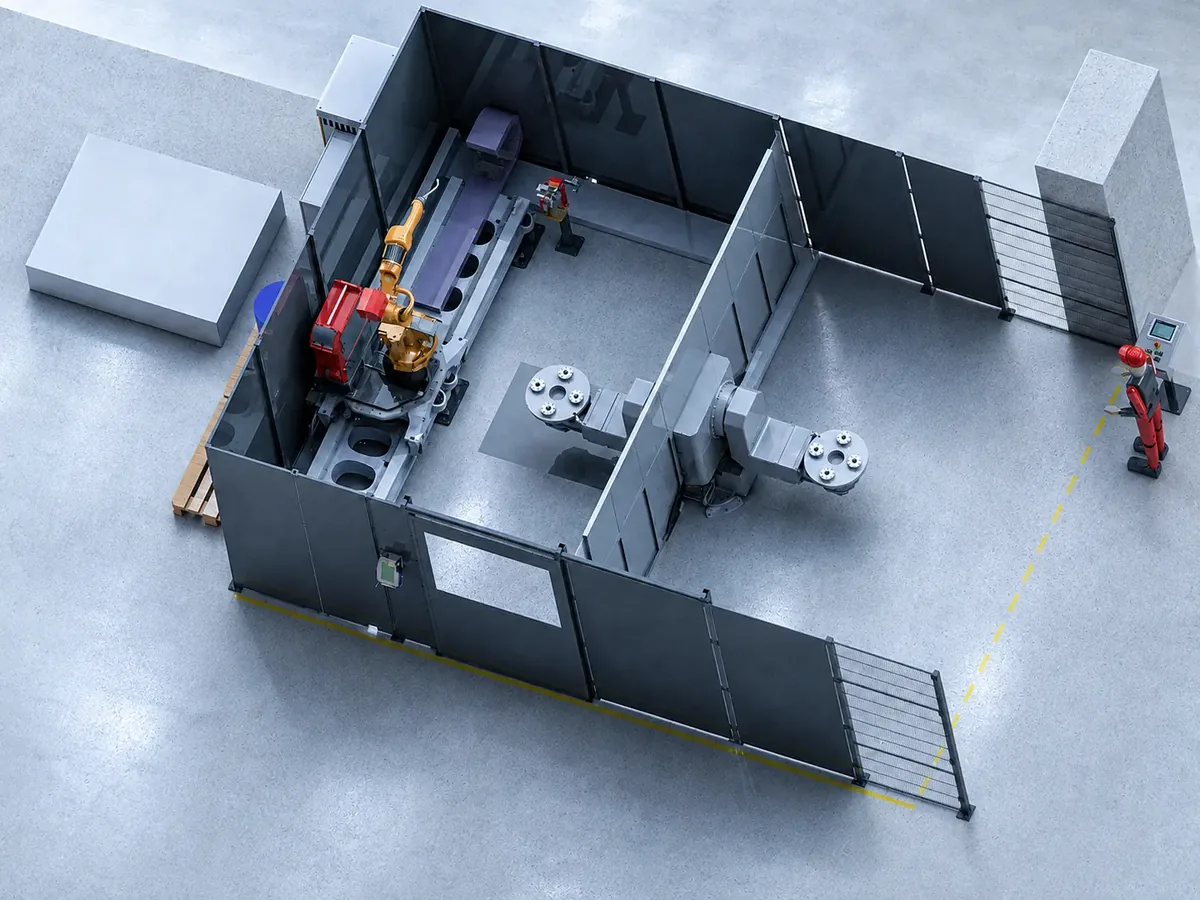

- Linearachse für große Bauteile bis 1.410 mm Durchmesser
- CAD/CAM-Offline-Programmierung
- Automatische Brennerreinigung und Drahtabschneider
- Ausgelegt auf hohe Bauteilvielfalt
Anwendung & Bearbeitungsprozesse
- Aufspannen großer Lüfterräder auf einer Vorrichtung
- Bauteilauswahl und Übernahme des Offline-Programms
- Automatische Bahnkorrektur zur Kompensation von Toleranzen

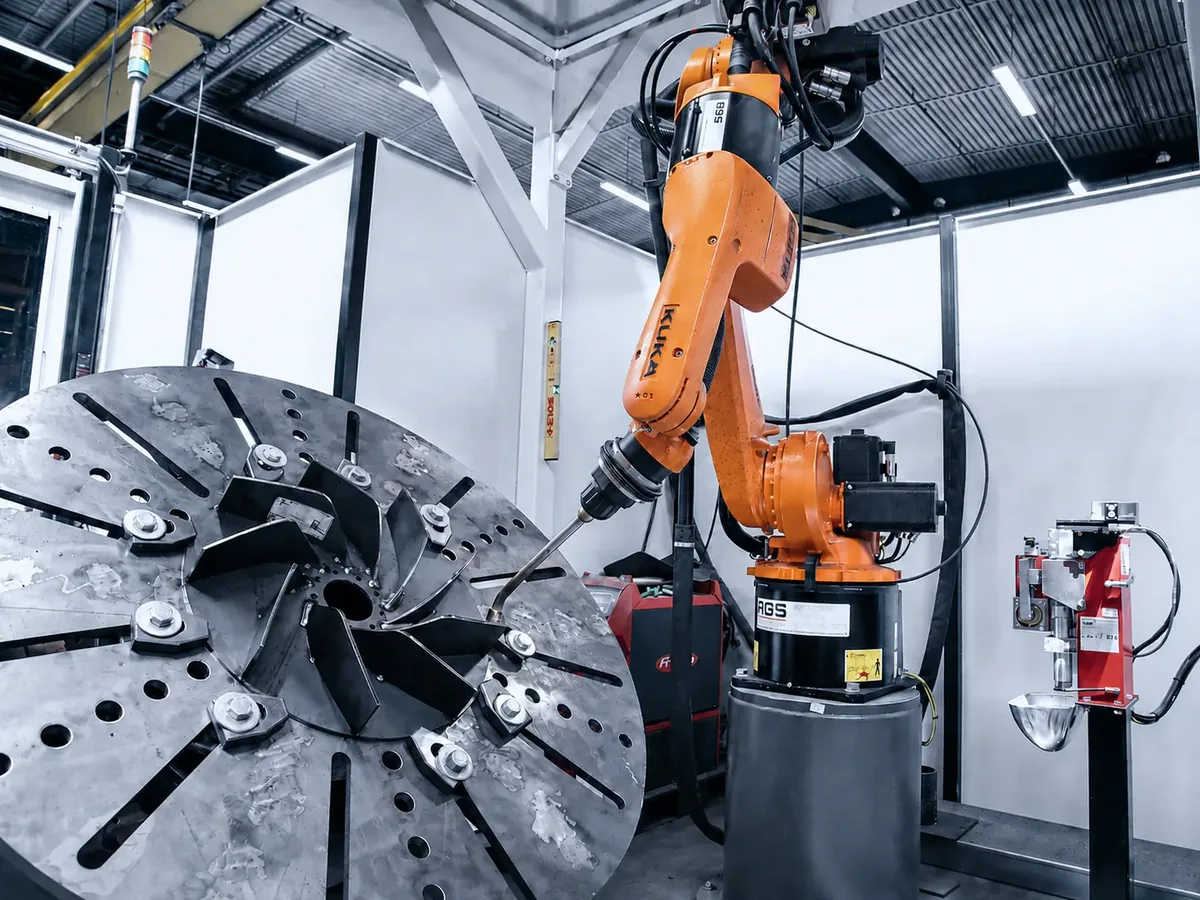

- Robotergestützter Schweißprozess
- Bestückung einer Seite, während auf der anderen geschweißt wird
Bedien- & Steuerungskonzept

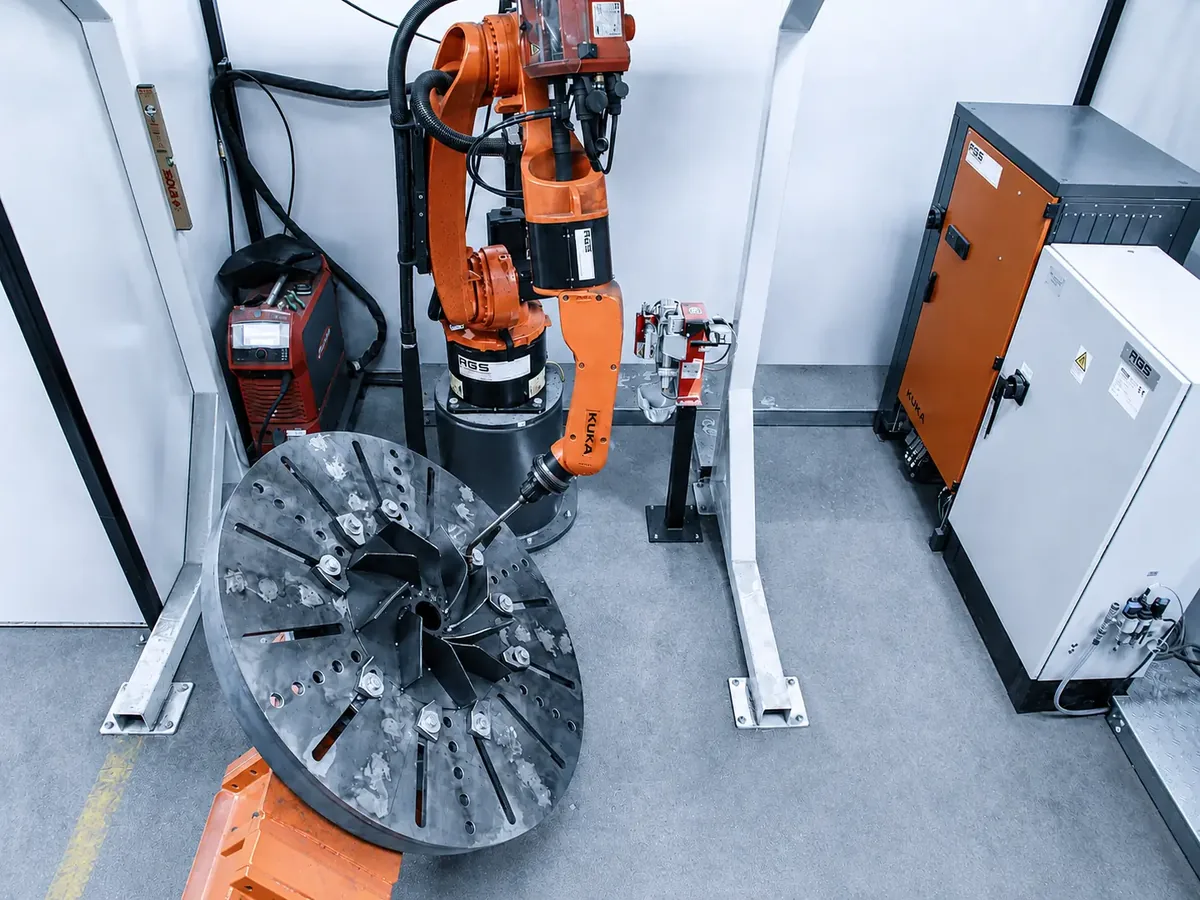

- Touchpanel außerhalb der Zelle
- Auswahl von Bauteilen und Prozessparametern
- Roboterbediengerät für Einrichten und Service
- Offline-Programmierung für neue Varianten
Sicherheitskonzept

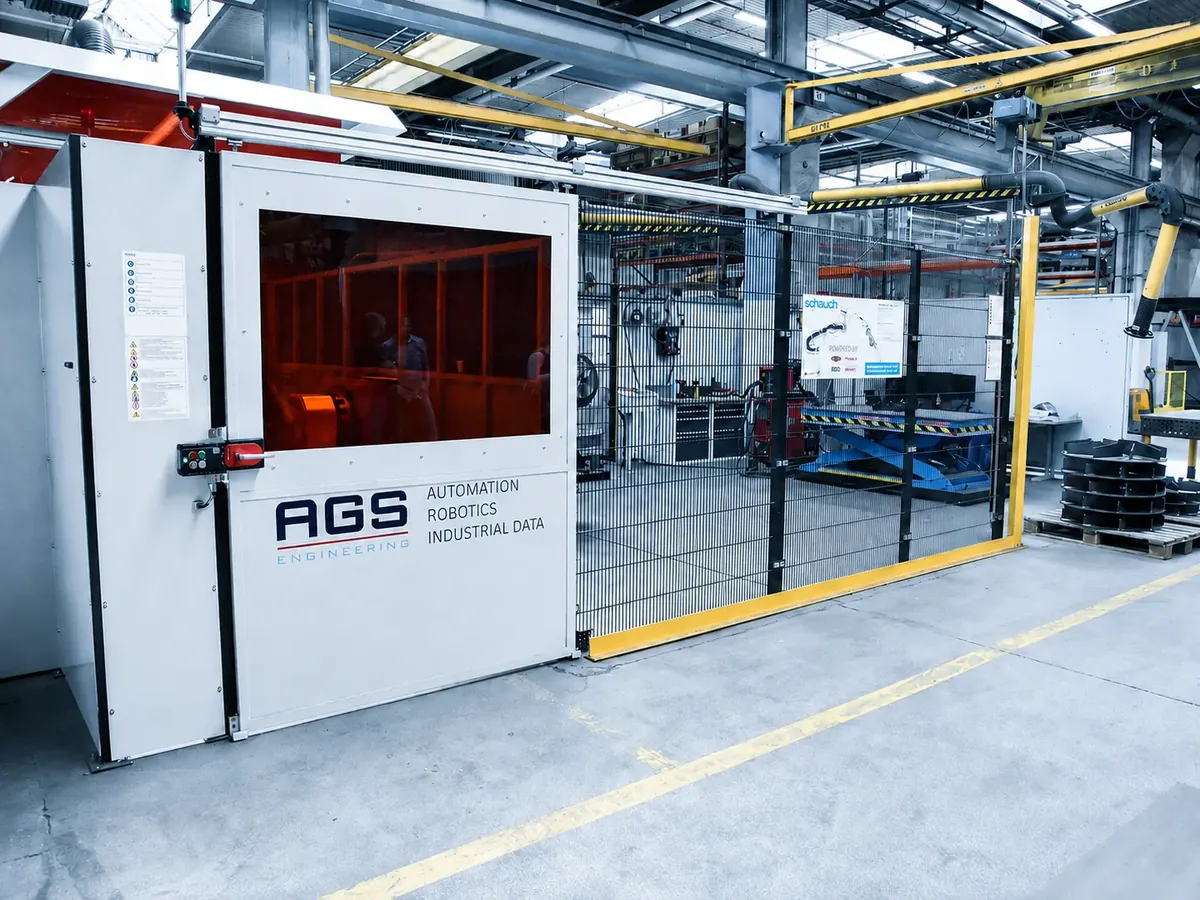

- Schutzeinhausung mit Blendschutz
- Lichtschranken und abgesicherte Zugänge
- Bedienung außerhalb des Schweißbereichs
Ergebnis
- Reproduzierbare Schweißqualität
- Hohe Flexibilität bei wechselnden Bauteilgeometrien
- Reduzierte Nebenzeiten durch paralleles Rüsten und Schweißen
- Digital vorbereitete Programme für schnelle Variantenwechsel
Einblicke | Prozess
Fazit
Die Schweißzelle verbindet präzise Robotik, Offline-Programmierung und flexible Werkstückpositionierung für eine prozesssichere Serienfertigung.
