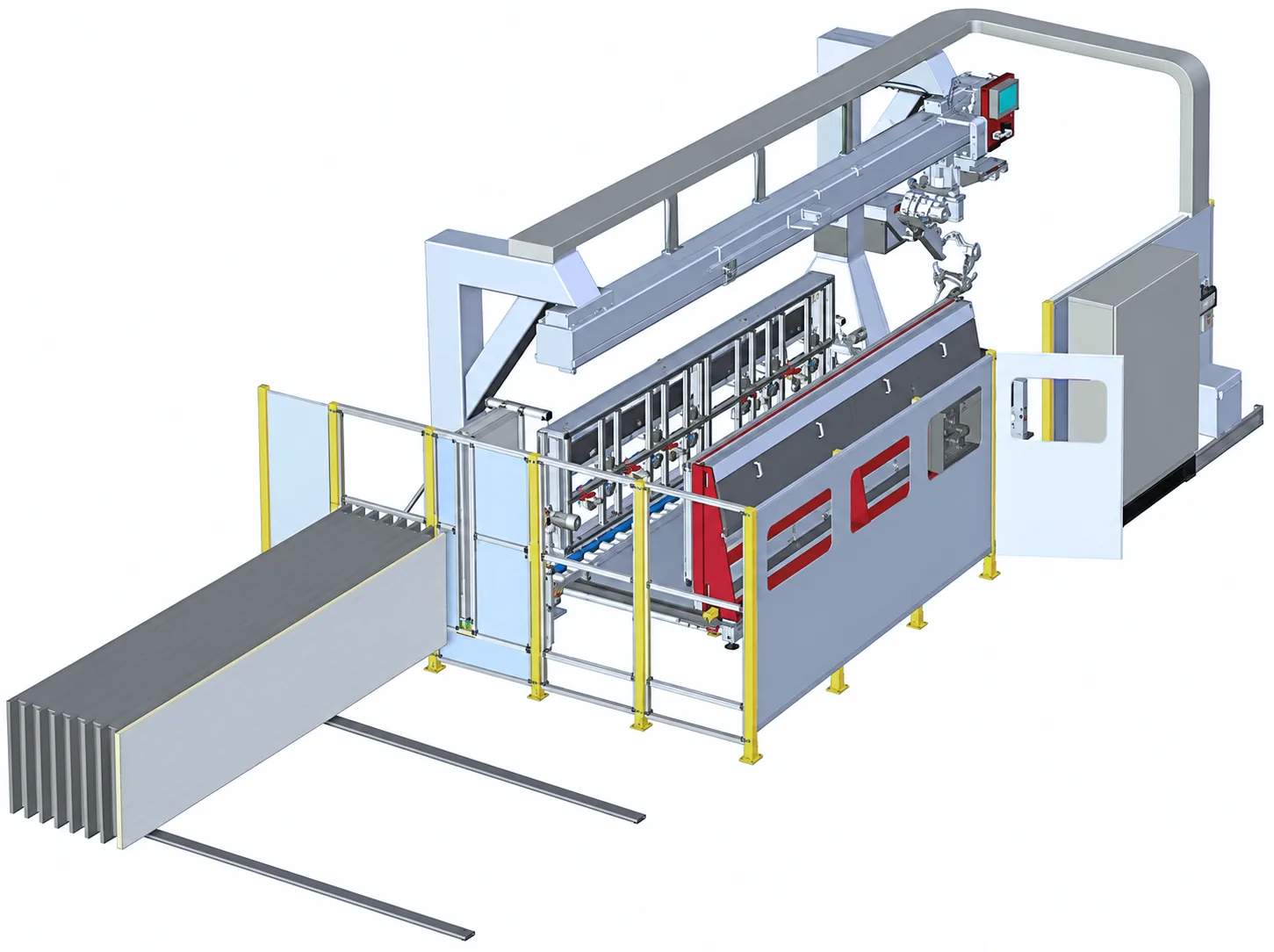

Bearbeitungszentrum für Sandwich-Paneele
Automatisierte 2-Seiten-Bearbeitung mit nur einem Roboter
- Branche
- Kunststoff & Composite
- Lösung
- Fräsen / Bearbeiten
Für die Bearbeitung von Sandwichpaneelen wurde eine automatisierte Fertigungszelle entwickelt, die Ober- und Unterseite in einem durchgängigen Prozess bearbeitet. Vakuumspanntechnik, Portalmechanik und CAD-Datenübernahme ermöglichen präzises Fräsen und Bohren unterschiedlicher Paneelformate.
Projekthighlights

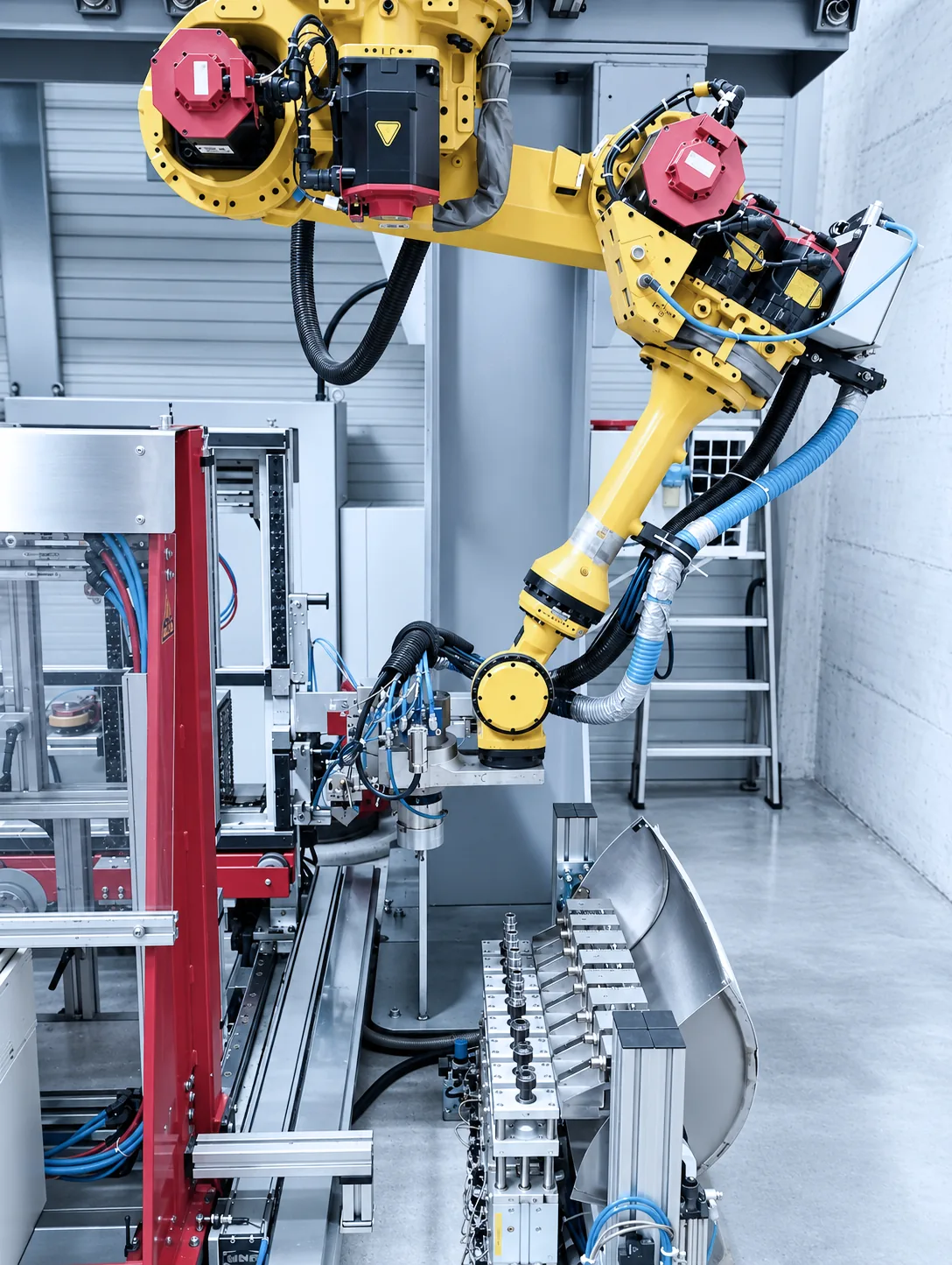

- Industrieroboter mit wassergekühlter 15-kW-Spindel
- Bis zu 24.000 U/min

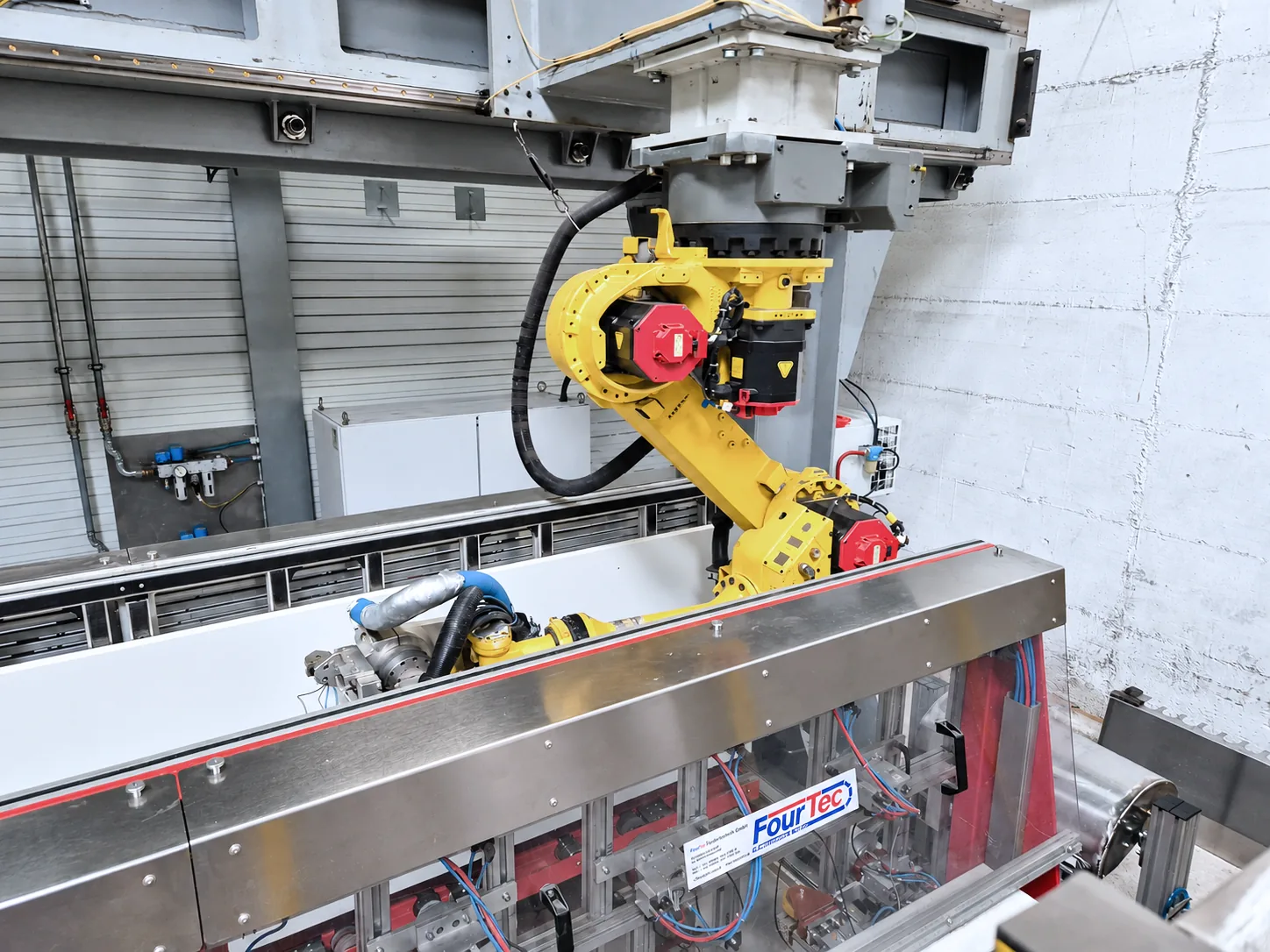

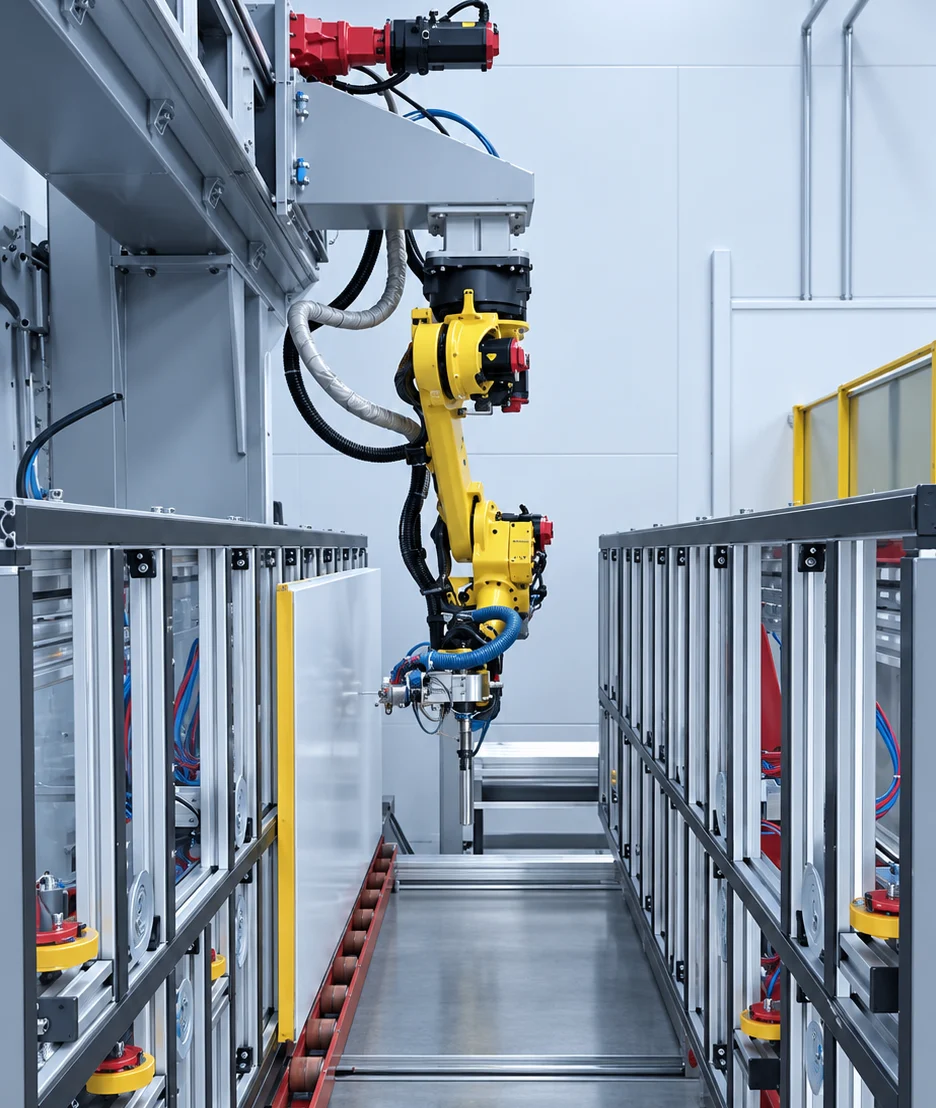

- Portalmechanik für den Roboter
- Werkzeugmagazin mit 16 Plätzen
- Vakuumspanntechnik
- Automatisierte Übernahme von DXF-Daten
- Sicherheits-SPS für die Gesamtanlage
Anwendung & Bearbeitungsprozesse
- Übernahme des Paneels über Rollenbahn
- Automatische Positionierung und Vakuumfixierung

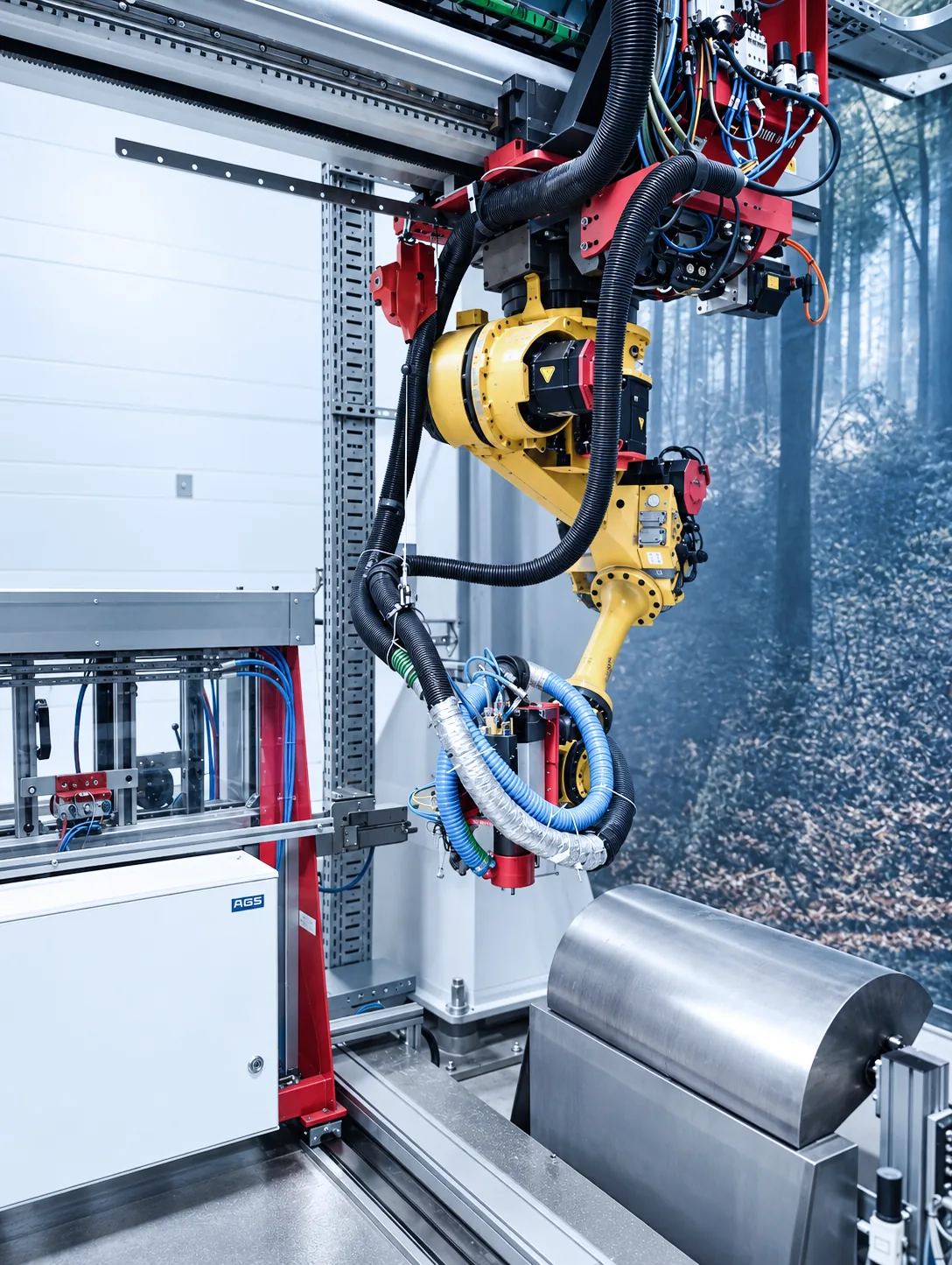

- Bearbeitung der Oberseite
- Automatischer Seitenwechsel
- Bearbeitung der Unterseite in derselben Anlage
- Weitergabe über Auslauffördertechnik
Bedien- & Steuerungskonzept
- Bearbeitungsdaten aus 2D-CAD-Dateien
- Automatische Konvertierung in Roboterbewegungen
- Auftragsbezogene Programmauswahl
- Zentrale Anlagensteuerung
Sicherheitskonzept
- Sicherheits-SPS
- Abgesicherte Ein- und Auslaufbereiche
- Geschützter Bearbeitungsbereich
Ergebnis
- Beidseitige Bearbeitung in einer Anlage
- Reduzierte manuelle Umspannvorgänge
- Hohe Wiederholgenauigkeit
- Digitale Prozesskette von CAD-Daten bis zur Bearbeitung
Einblicke | Prozess
Fazit
Die Bearbeitungszelle ermöglicht die präzise 2-Seiten-Bearbeitung von Sandwichpaneelen in einem automatisierten, CAD-gestützten Ablauf.
